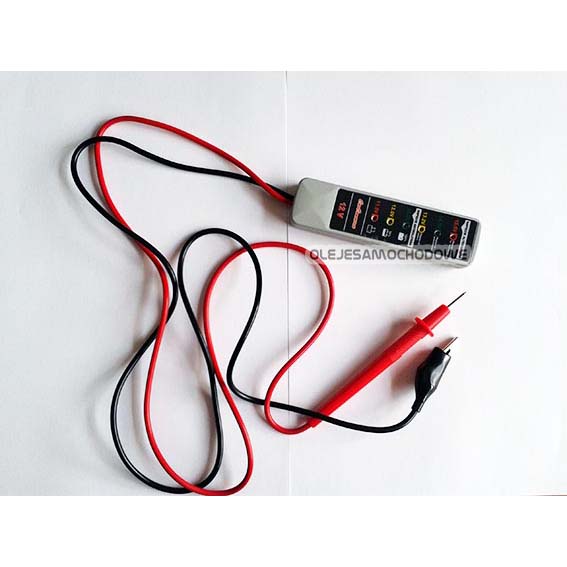

Tester elektroniczny do kontroli napięcia akumulatora i układu ładowania (alternatora)
Łatwy w obsłudze tester napięcia akumulatora i alternatora do szybkiej oceny stopnia naładowania akumulatora na podstawie napięcia na jego zaciskach oraz do określenia sprawności układów odpowiedzialnych za jego ładowanie w instalacjach o napięciu 12V.

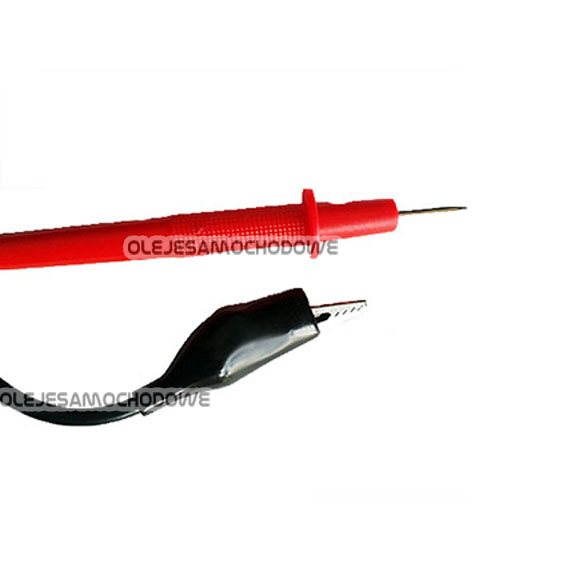

Testera tego można także użyć jako narzędzia do diagnostyki połączeń - wystarczy podłączyć krokodylek do masy pojazdu a następnie sprawdzać czerwoną sondą kolejne punkty połączeń.
Dokładna - szczegółowa instgrukcja użytkowania i sprawdzania pomiarów znajduje się na opakowaniu.
CHARAKTERYSTYKA:

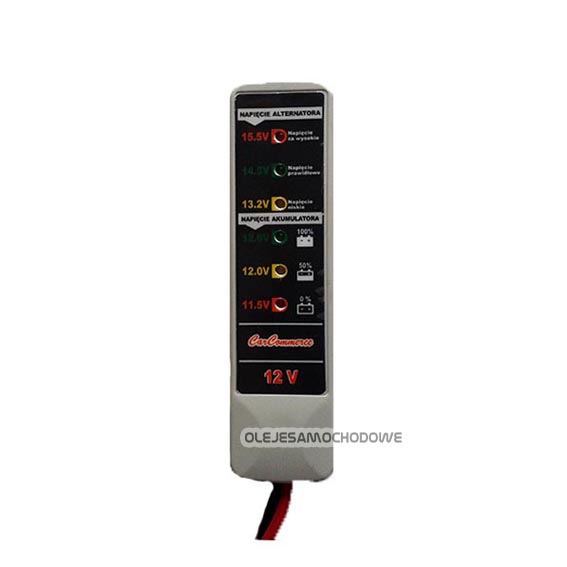

Tester jest wyposażony w dwa zakresy pomiarowe:
Zakres pierwszy:
Obejmuje diody LED o numerach od 1 do 3 na skali przyrządu i określa napięcie akumulatora w czasie postoju pojazdu z niepracującym silnikiem.
Pomiar orientacyjny stopnia naładowania oraz sprawności akumulatora przeprowadzamy poprzez przyłączenie zacisków przyrząu do klem akumulatora i odczytaniu wyniku ze skali zakresu pierwszego - diody LED od 1 do 3.
Świecenie diody czerwonej nr 1- akumulator naładowany w 25%
Świecenie diody żółtej nr 2- akumulator naładowany w 50%
Świecenie diody zielonej nr 3- akumulator naładowany w 100%
Zakres drugi:
Obejmuje diody LED o numerach od 4 do 6 na skali przyrządu i określa napięcie akumulatora w czasie pracy silnika i pozwala na określenie sprawności układu ładowania.
Pomiar orientacyjny sprawności układów ładowania akumulatora przeprowadzany jest przez przyłączenie zacisków przyrząu do klem akumulatora, uruchomieniu silnika, a następnie zwiększeniu obnrotów do wartości 2000 obr/min oraz utrzymaniu go w tym stanie przez około 2 minut. Odczytanie wyniku należy także przeprowadzić w czasie pracy silnika na zwiększonych obrotach. Wynik odczytujemy ze skali zakresu drugiego- diody LED od 4 do 6.
Świecenie diody żółtej nr 4- układ ładowania podaje zbyt niskie napięcie do akumulatora
Świecenie diody zielonej nr 5- układ ładowania podaje prawidłowe napięcie do akumulatora.
Świecenie diody czerwonej nr 6- układ ładowania podaje zbyt wysokie napięcie do akumulatora
